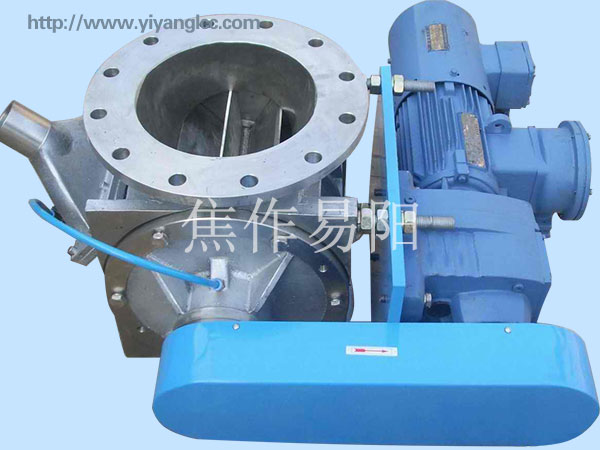

不锈钢关风机

产品介绍

价   格: 询价

起订量:≥1

关键词:

描   述:

项目介绍


    不锈钢关风机又称卸灰阀或卸料器,由电机、齿差行星减速器(X)或针纶摆线减速机(Z)与转龙式卸料器三部分组成.进出口法兰的为A型,圆形的为B型.闭风器一般都安装在除尘器灰斗下部,为保证连接处的严密不漏风,上部应经常保持(储存)一定高度的粉尘。因为叶轮转动时,卸完粉尘后叶轮转上的那一面经常是没有粉尘的,所以容易使空气漏入。为了保持一定高度的灰柱,而且不致卸空,在灰斗内装设料位信号设施,并与卸尘阀的电动机建立连锁。闭风器,包括叶轮、叶轮轴、壳体,壳体两端固定有端盖,端盖上固定有轴承座,叶轮上固定有多个叶片,所述叶轮轴的左端装在推力连接件上,推力连接件左端还装有推力轴,推力轴上从左到右依次装有调整手柄、固定手柄和锁紧螺母,调整手柄与推力轴固定在一起,固定手柄和锁紧螺母与推力轴均通过螺纹连接,固定手柄的右端面紧贴锁紧螺母的左端面,锁紧螺母与轴承座相固定,所述壳体的内径从左至右逐渐减小,所述叶片的高度从左至右逐渐减小。本实用新型旋转闭风器叶片与壳体之间的间隙可以调整,闭气效果好。 闭风器卸料能力计算方法:              V(m3/h)=V1(L/rev)xN(rpm)x60x η(%)              G(T/h)=V(m3/h)xρ(T/m3)xK                    V:卸料量(m3/h)                   V1:转子每转容积(L/rev)              N:转子每分钟的转速(rpm)        η:转子的容积效率(%)              ρ:物料堆积密度(T/m3)            K:修正系数一般取0.7~0.8  闭风器装置分三部分,电机、齿差行星减速机(Y)或摆线针轮减速机(X)与转龙式卸灰阀,正是因为他的这个特征。具有以下四个特点:    (1)通过采用行星转动原理,输入输出在同一轴线上,而且有与电机直联一体的独特性,因而结构紧凑造型美观新颖、体积小、重量轻。    (2)运转可靠平稳、噪音低、故障少、寿命长、齿合件采用球墨铸铁与轴承钢等。使用性能好、耐磨性高。    (3)轴承、齿箱、远离阀体、避免高温灰尘的影响,前后端盖密封性能好,防止灰尘外泄,延长机动件、润滑系统的使用寿命。  (4)闭风器具有过载能力强,耐冲击惯性力矩小,适用于起动频繁和反正转。
